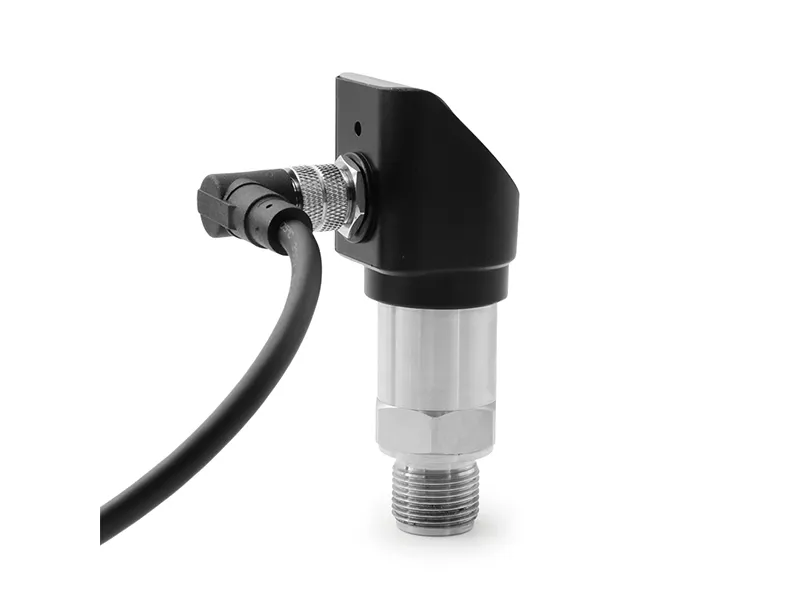

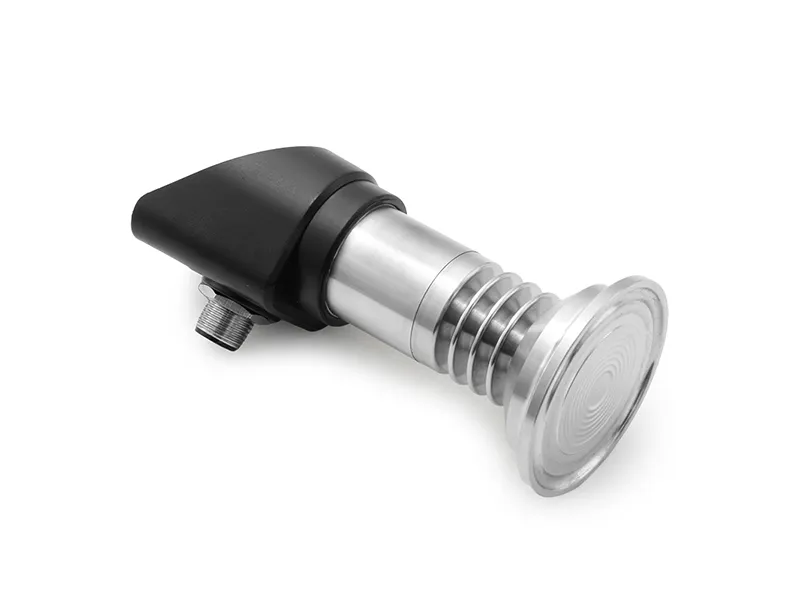

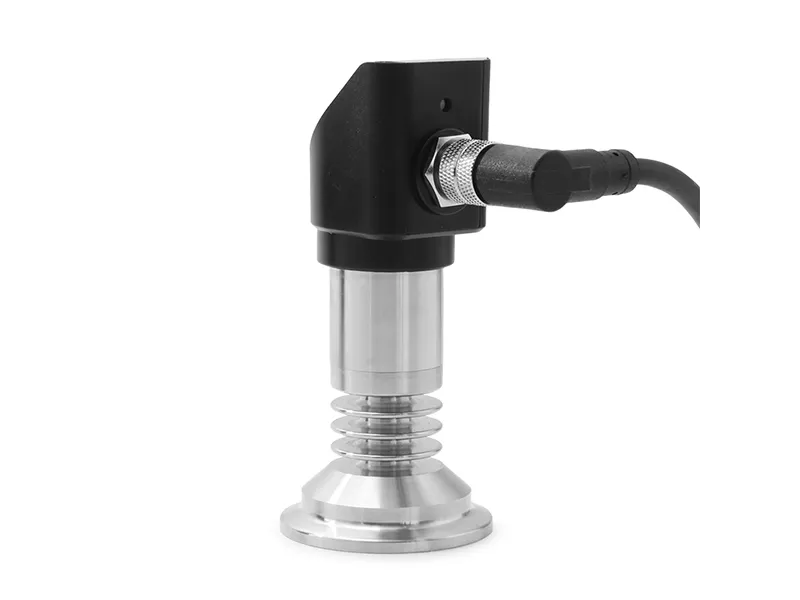

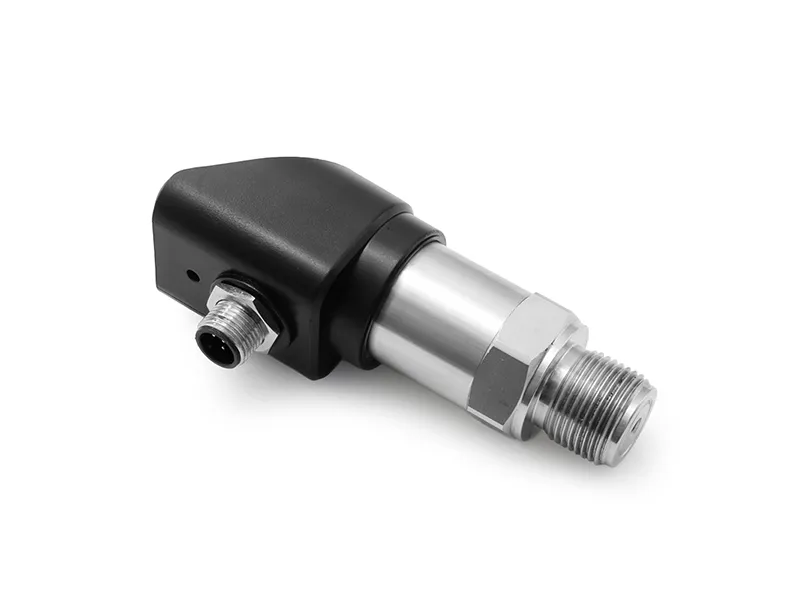

مفتاح الضغط LFDS68 هو جهاز إلكتروني بالكامل، يستخدم مستشعرًا كهروضغطيًا سيليكونيًا عالي الدقة والثبات مع دائرة معالجة إشارة مخصصة. يتميز بعرض رقمي في الموقع، ومخرج تماثلي 4-20 مللي أمبير بقناة واحدة، ومخرجي تبديل إلكترونيين بقناتين أو مخرج تبديل مرحل واحد، وخيارات متعددة لتوصيل الضغط، ملولبة أو Tri-Clamp. يدمج هذا الجهاز المدمج قياس الضغط والعرض والإخراج والتحكم. إنه مرن، سهل التشغيل، آمن وموثوق، ويستخدم على نطاق واسع في: الأتمتة الصناعية؛ حماية البيئة؛ صناعة البتروكيماويات؛ أنظمة معالجة المياه.

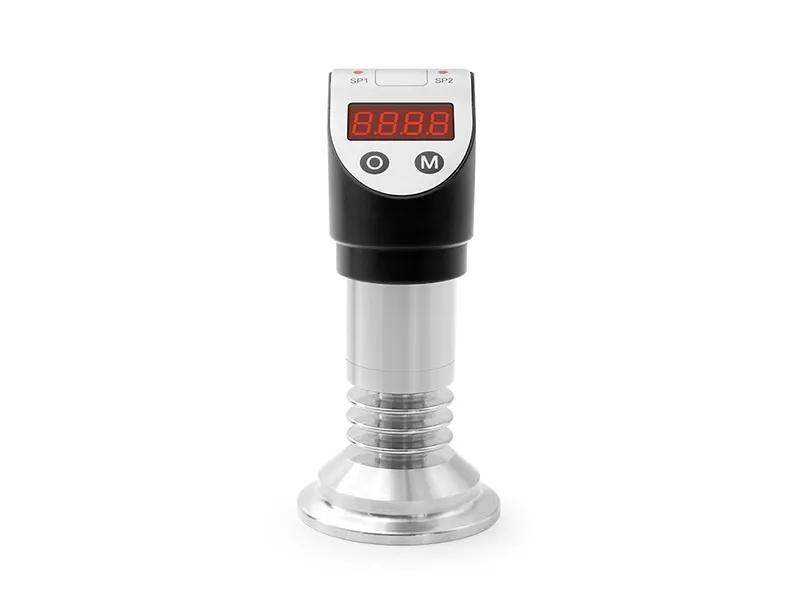

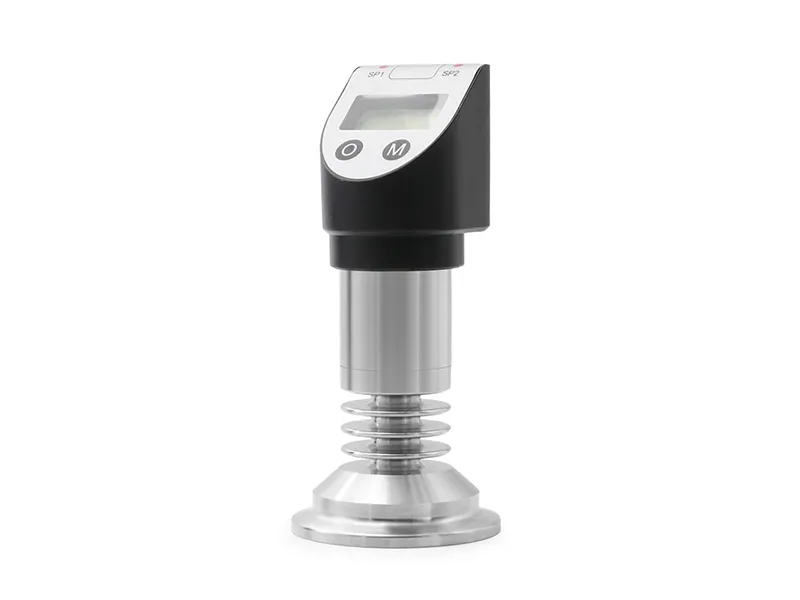

* عرض رقمي بـ 4 أرقام (LED أو LCD) في الموقع؛
* يدعم أنواعًا مختلفة من مخرجات التبديل (PNP, NPN, relay)؛
* تكوين سهل للمعلمات عبر الأزرار؛
* مؤشرات LED لمراقبة حالة التبديل؛
* خيارات توصيل عمليات متعددة متاحة: ملولبة، Tri-Clamp، وغيرها.
| سعة التحميل نطاق الضغط | |
| مقياس | -100kPa...0~10kPa...60MPa |
| مطلق | 0~10kPa...10MPa |
| الحمل الزائد | 1.5x المقياس الكامل |

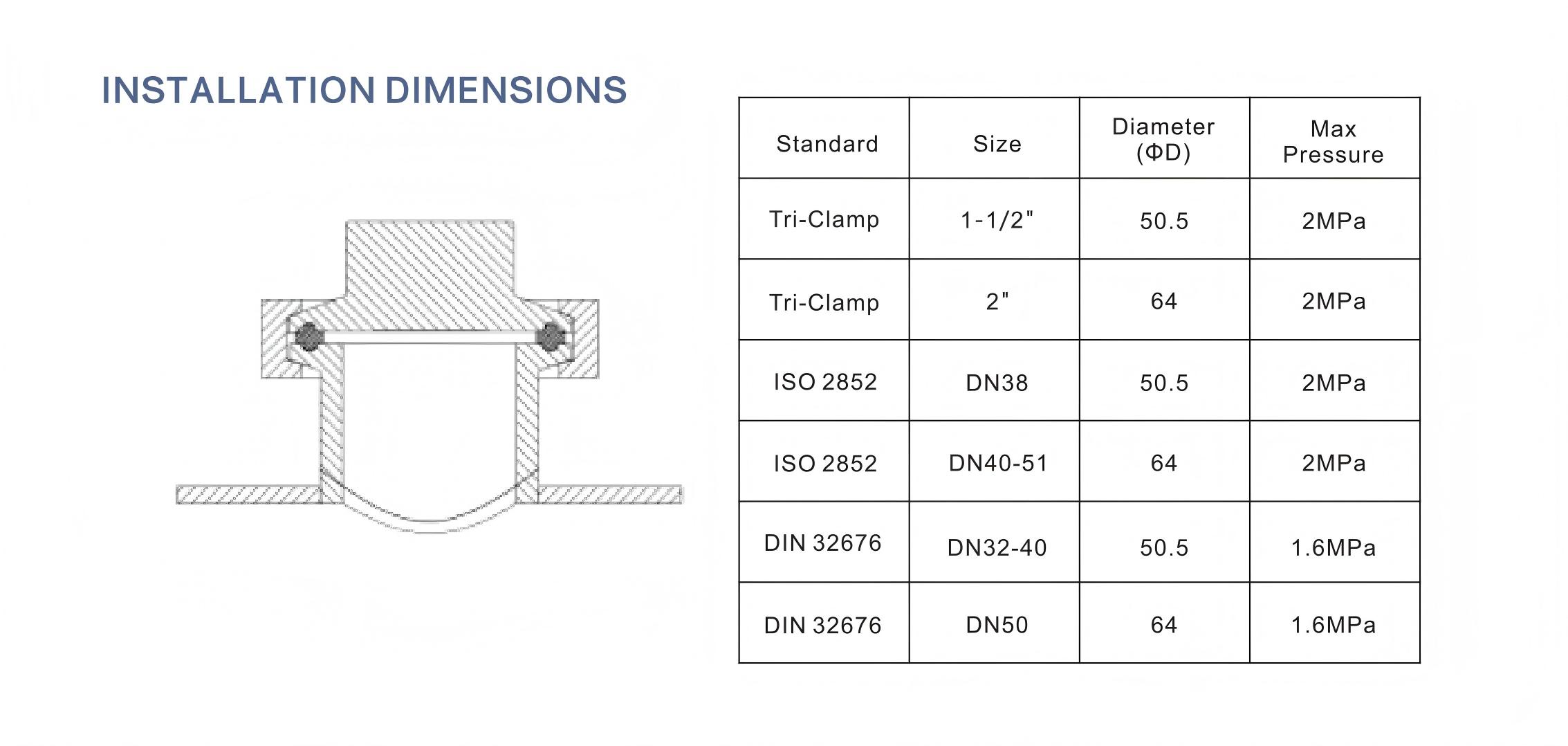

| ملاحظة: الحد الأقصى 2 ميجا باسكال للتوصيل ثلاثي المشبك، وفقًا لـ "وصلة الضغط" | |
| توافق الوسائط | |
| نوع الوسيط | السوائل والغازات المتوافقة مع المواد المبللة |
| الخرج ومصدر الطاقة | |
الخرج ومصدر الطاقة |
4~20mADC / Vs=12~32VDC |
| 4~20mADC+2 مفاتيح إلكترونية / Vs=12~32VDC | |
| 4~20mADC+1 مفتاح مرحل / Vs=18~32VDC | |
| الأداء | |
| الدقة➀ | ±0.5% من المقياس الكامل |
| الاستقرار طويل الأمد | ±0.3% من المقياس الكامل/السنة |
| ➀ملاحظة: الدقة تتوافق مع IEC60770 (اللاخطية، التباطؤ، التكرارية) | |
| تنبيه المفتاح | |
| نوع المفتاح | PNP/NPN |
| سعة التحميل | ≤300mA 24VDC |
| العمر الافتراضي | >1 مليون دورة |
| تنبيه مفتاح المرحل | |
| نوع المفتاح | مفتاح مرحل |
| سعة التحميل | ≤1ADC 24VDC |
| العمر الافتراضي | ~100,000 دورة |
| شاشة LED | |
| Type | 4 أرقام رقمية |
| النطاق | -1999~9999 |
| شاشة LCD | |
| الميزات | رسم بياني شريطي تماثلي، عرض وحدة الضغط |
| النطاق | -1999~9999 |
| خصائص درجة الحرارة | |
| نطاق التعويض | 0~70°C |
| انزياح الصفر الحراري | ±1.0% من المقياس الكامل، مقارنة بـ 25°C➁ |
| انزياح المدى الحراري | ±1.0% من المقياس الكامل، مقارنة بـ 25°C➁ |
| الظروف البيئية | |
| حالة درجة الحرارة | درجة الحرارة المحيطة: -40~70°C (شاشة LED)، -20~60°C (شاشة LCD) |
| درجة حرارة الوسيط: -40~125°C | |
| درجة حرارة التخزين: -30~70°C | |
| درجة الحماية | IP65 |
| ②استثناء:±2.0%FS. لنطاق 10 kPa، 0~60°C | |
| المكون | المادة |
| منفذ الضغط | فولاذ مقاوم للصدأ 304 |
| فولاذ مقاوم للصدأ 316L | |
| المستشعر | 316L |
| حلقات دائرية (O-Rings) | NBR (-40~120°C) |
| FKM (-20~200°C) | |
| EPDM (-55~150°C) |

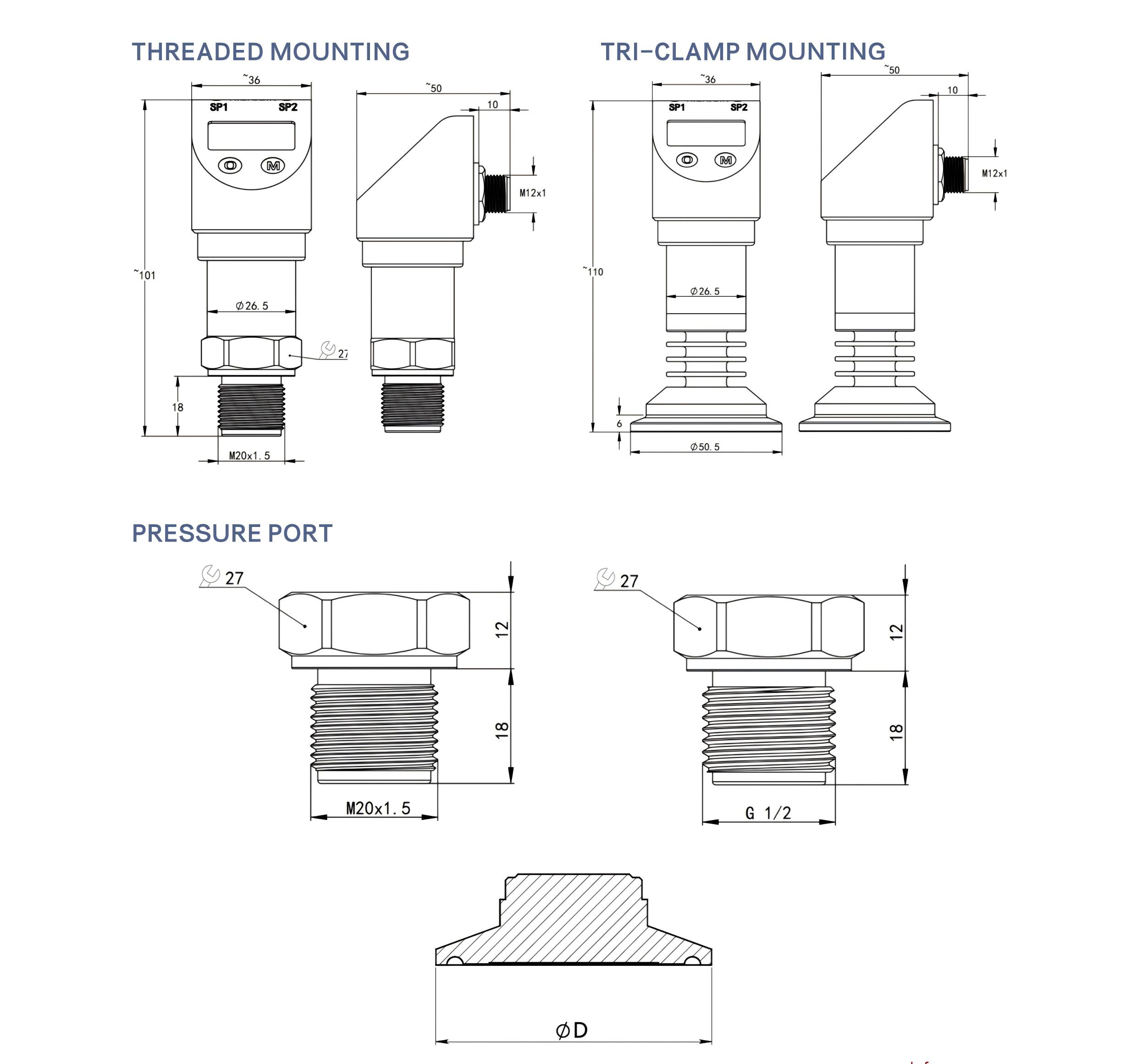

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}

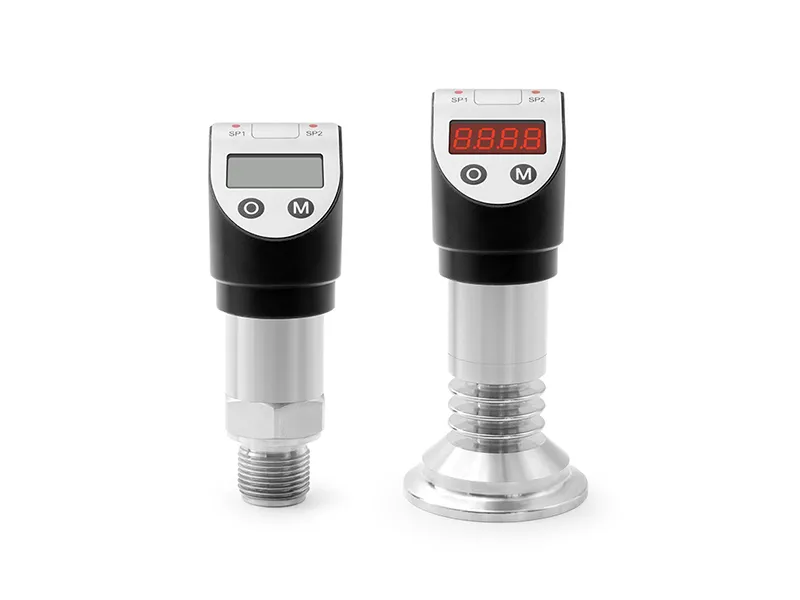

شاشة عرض رقمية مكونة من 4 أرقام (LED أو LCD) في الموقع؛
تدعم أنواعًا مختلفة من مخرجات التبديل (PNP، NPN، relay)؛
تكوين سهل للمعلمات عبر الأزرار؛
مؤشرات LED لمراقبة حالة التبديل؛
تتوفر توصيلات عملية متعددة: ملولبة، Tri-Clamp، وغيرها.
يجمع هذا الجهاز المدمج LEFOO LFDS68 مفتاح الضغط والمُرسل بين قياس الضغط والعرض والإخراج والتحكم.
يُستخدم على نطاق واسع في:
الأتمتة الصناعية؛
صناعة البتروكيماويات وحماية البيئة؛
أنظمة معالجة المياه.
