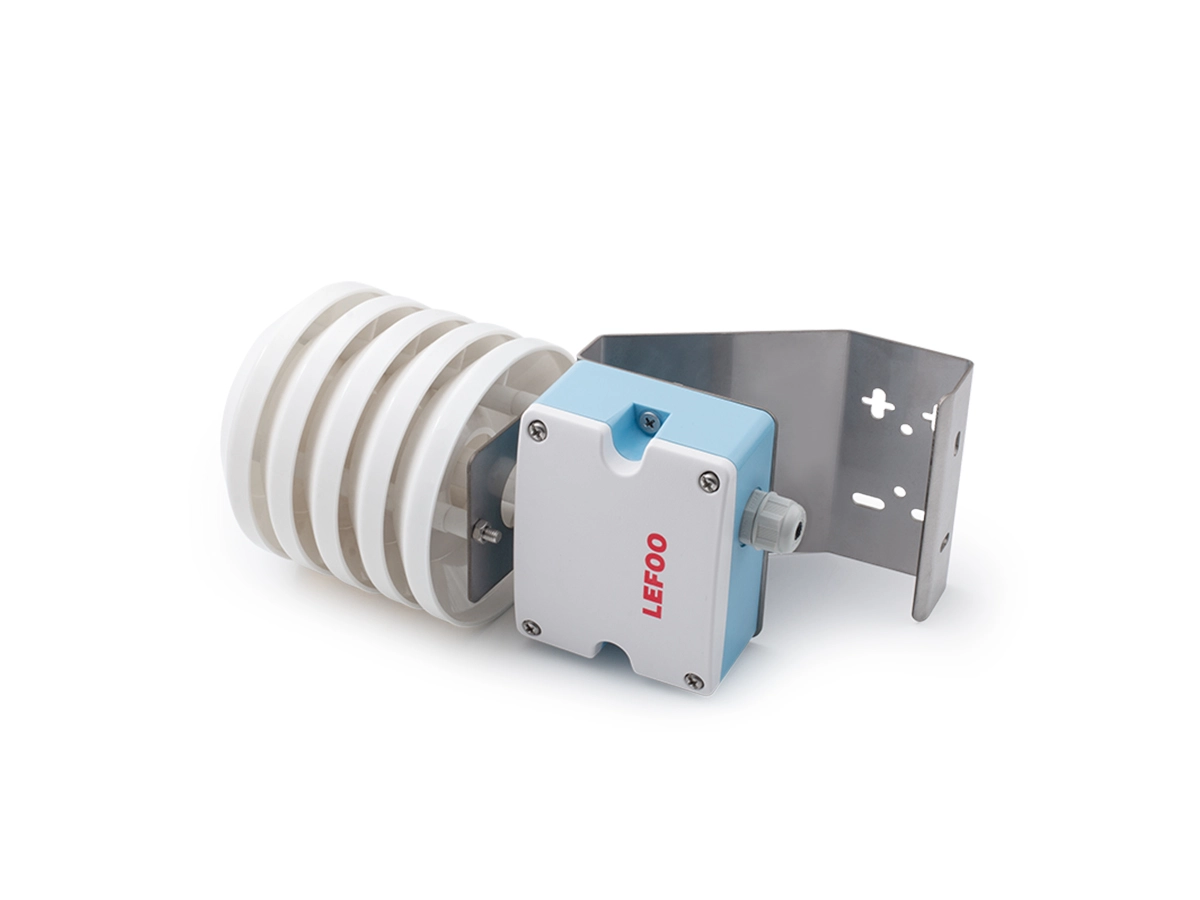

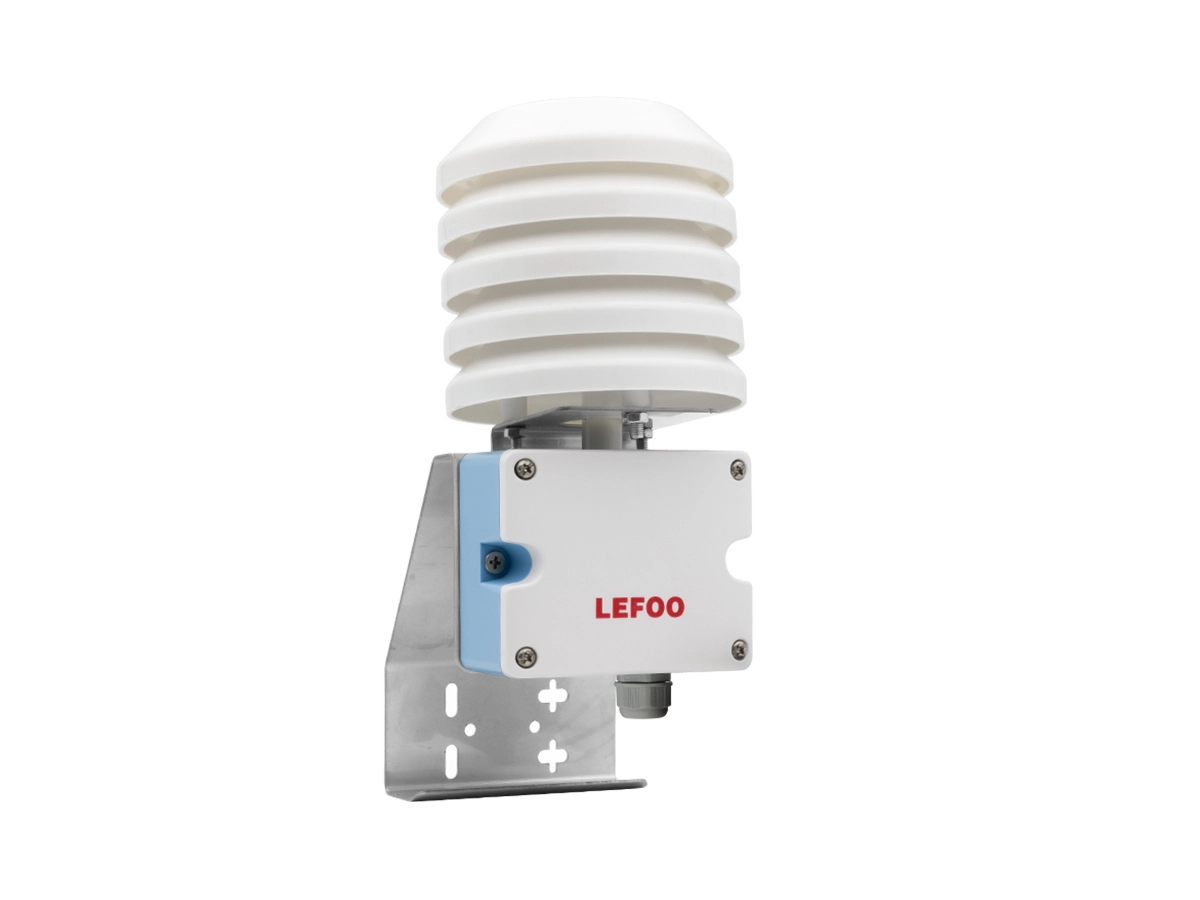

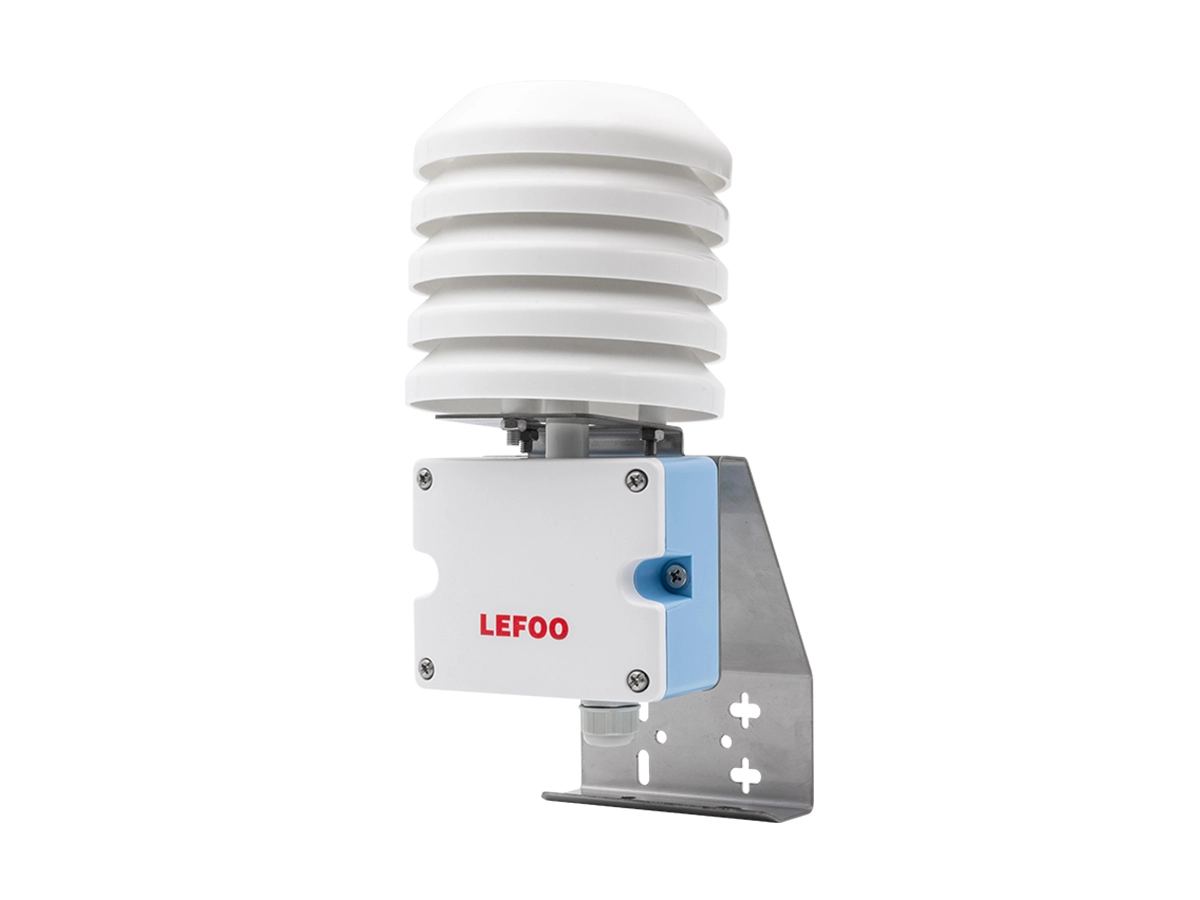

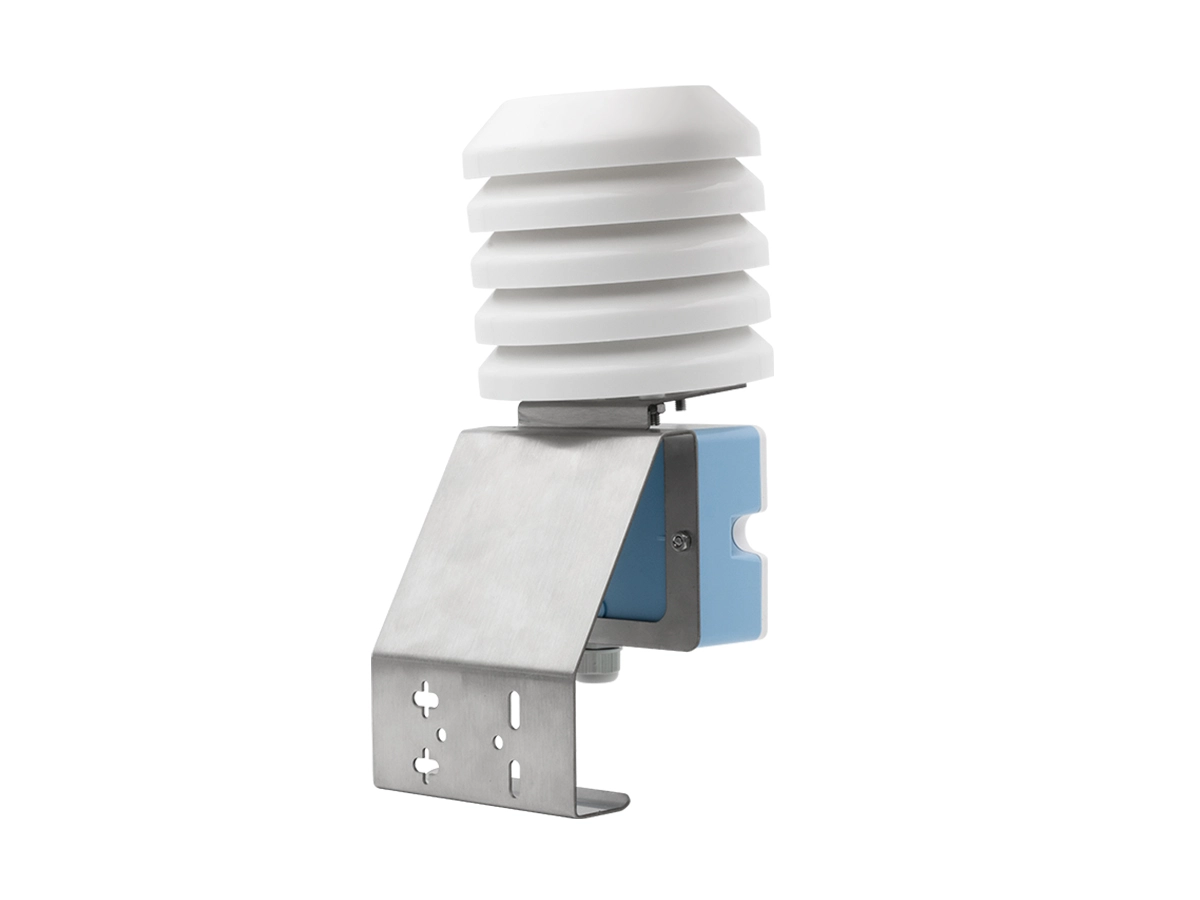

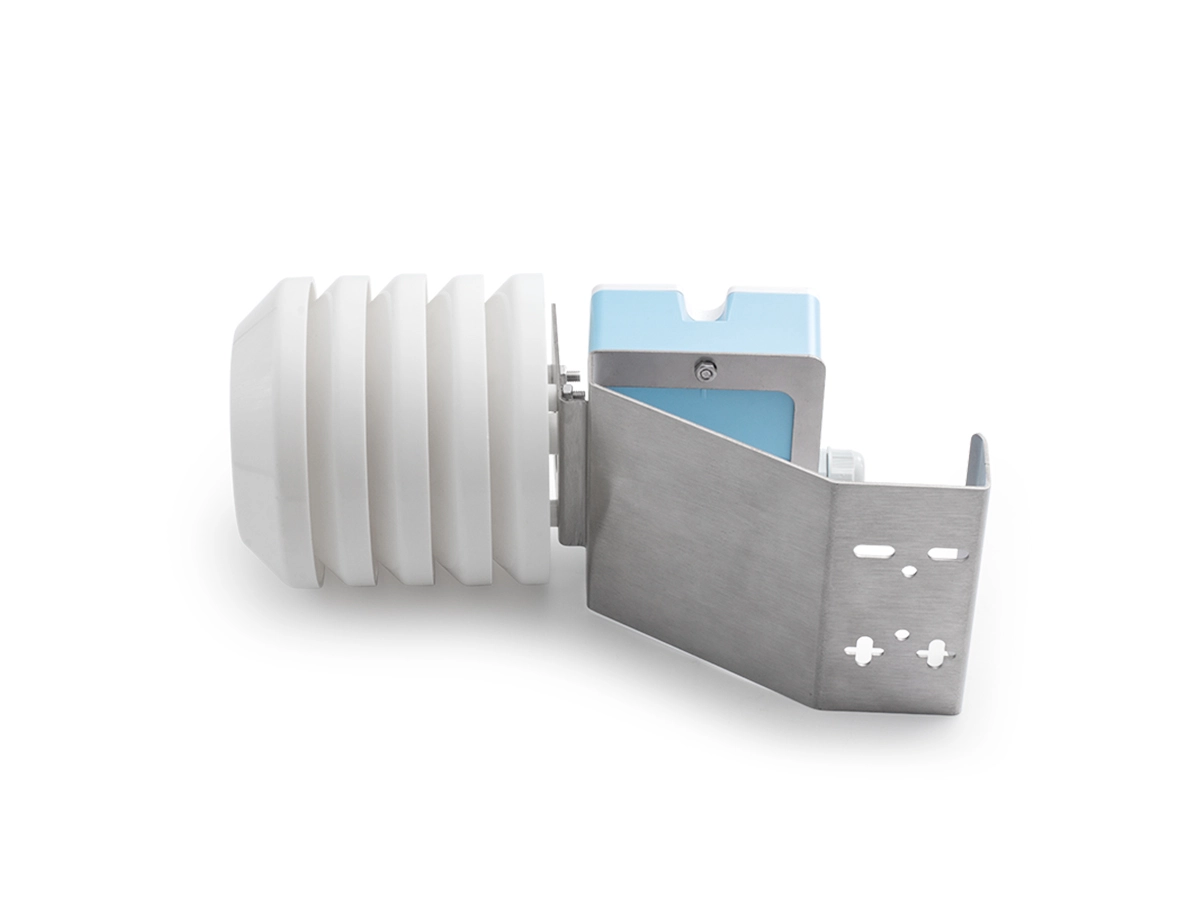

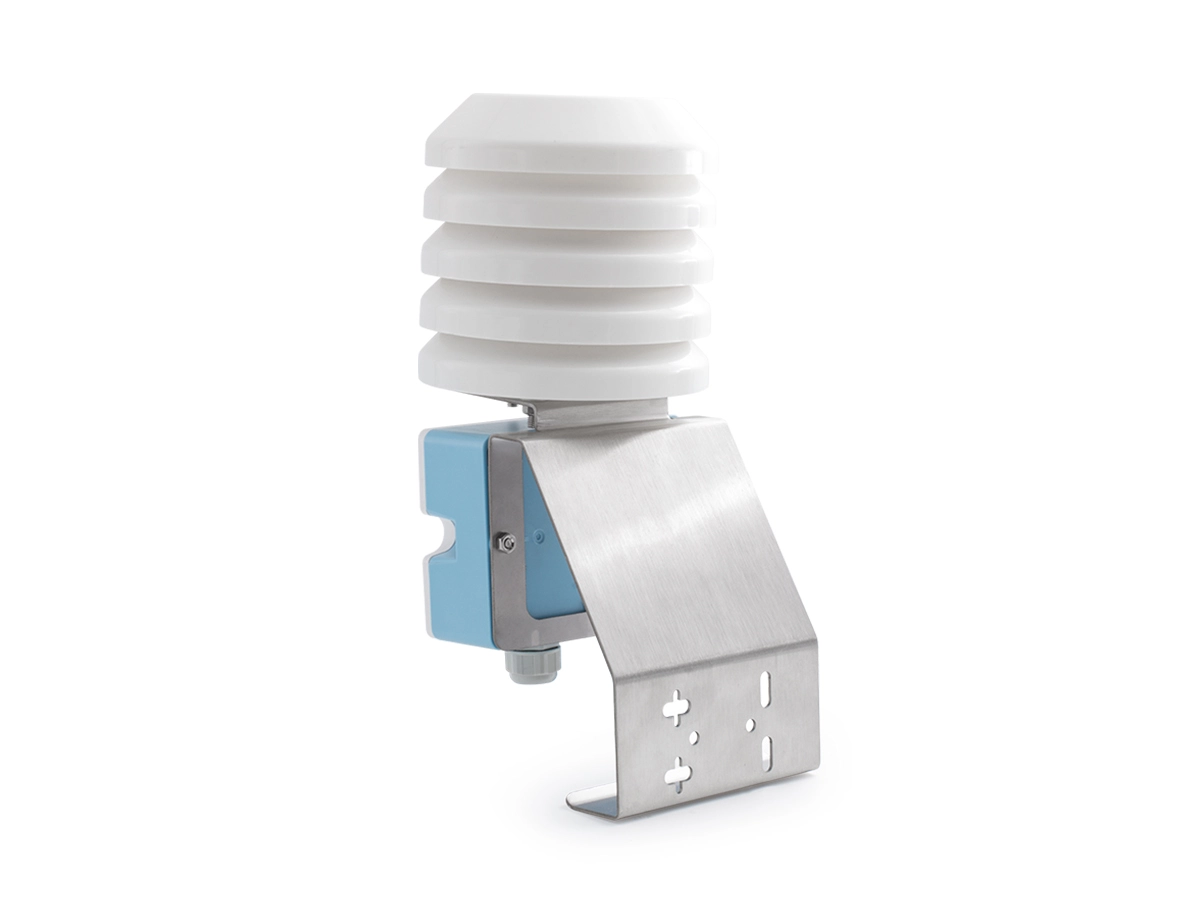

جهاز إرسال درجة الحرارة والرطوبة LFH52 Temperature&Humidity Transmitter مصمم خصيصًا للحماية من الرياح والأمطار، ويوفر أفضل حماية لجهاز الإرسال في الظروف الجوية القاسية. يتوفر 3 أوضاع خرج للتيار والجهد و RS485. يمكن استخدامه في مواقع البناء ومراقبة الطقس وغيرها من الأماكن الخارجية.
الميزات
* غطاء إشعاع قياسي من 5 طبقات، حماية من الإشعاع الشمسي والمطر، استقرار جيد.
* عدد طبقات الغطاء الواقي قابل للتعديل، وبالتالي الارتفاع قابل للتعديل، تركيب مريح.
* الخرج يحتوي على وظيفة حماية من التوصيل العكسي، مستوى حماية عالي يصل إلى IP65.
* عمر خدمة طويل وقدرة قوية على مقاومة التداخل.
| مسبار جهاز إرسال درجة الحرارة والرطوبة LFH52 | |||||||||
| الرطوبة النسبية | |||||||||
| المستشعر | رقمي | ||||||||
| المدى | 0%~100% رطوبة نسبية | ||||||||
| الناتج | RS485/Modbus، 0~10 فولت تيار مستمر، 4~20 مللي أمبير اختياري | ||||||||
| الدقة | ±3% عند 20°م و 20~80% رطوبة نسبية | ||||||||
| درجة الحرارة | |||||||||
| المستشعر | رقمي أو RTD، انظر جدول الاختيار | ||||||||
| المدى | 0°م~50°م، -20°م~60°م إلخ | ||||||||
| الناتج | RS485/Modbus، 0~10 فولت تيار مستمر اختياري | ||||||||
| المقاومة الحرارية | في رقم المرجع للطلب وجدول فهرسة المقاومة الحرارية | ||||||||
| الدقة |
مستشعر رقمي: ±0.5°م عند 20°م RTD: عادةً ±0.2~0.4°م عند 25°م، انظر جدول الاختيار |
||||||||
| مصدر الطاقة |

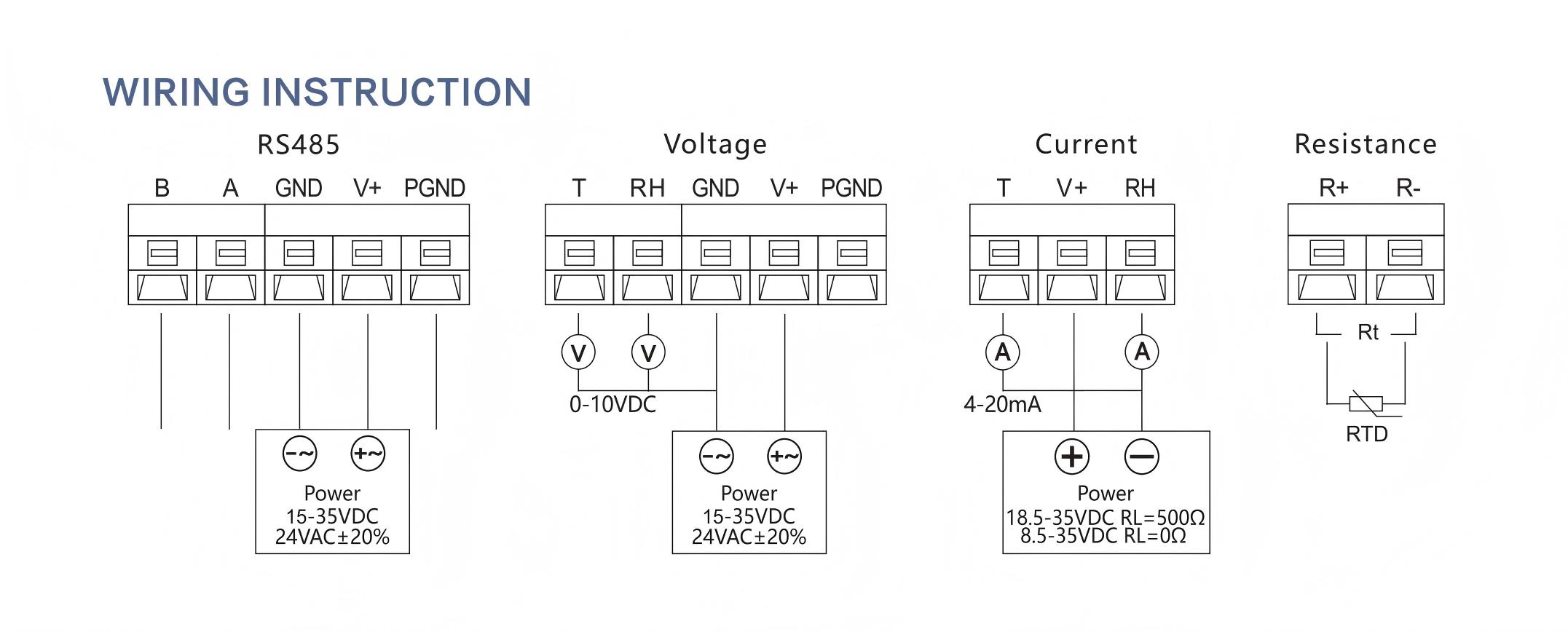

النوع الفولتي/نوع 485: 15-35 فولت تيار مستمر/24 فولت تيار متردد ±20% (يتطلب مصدر طاقة معزول لمصدر التيار المتردد) النوع الحالي: 18.5~35 فولت تيار مستمر (RL=500Ω) 8.5~35 فولت تيار مستمر (RL=0Ω) |
||||||||
| حمل الناتج | ≤500Ω(النوع الحالي)، ≥2KΩ(النوع الفولتي) | ||||||||
| مادة الغلاف | غلاف PC، قضيب مسبار PA6، غطاء حماية ABS | ||||||||
| درجة حرارة التشغيل | -20~60°م، 5%-95% رطوبة نسبية (بدون تكاثف) | ||||||||
| درجة الحماية | IP65 |
||||||||

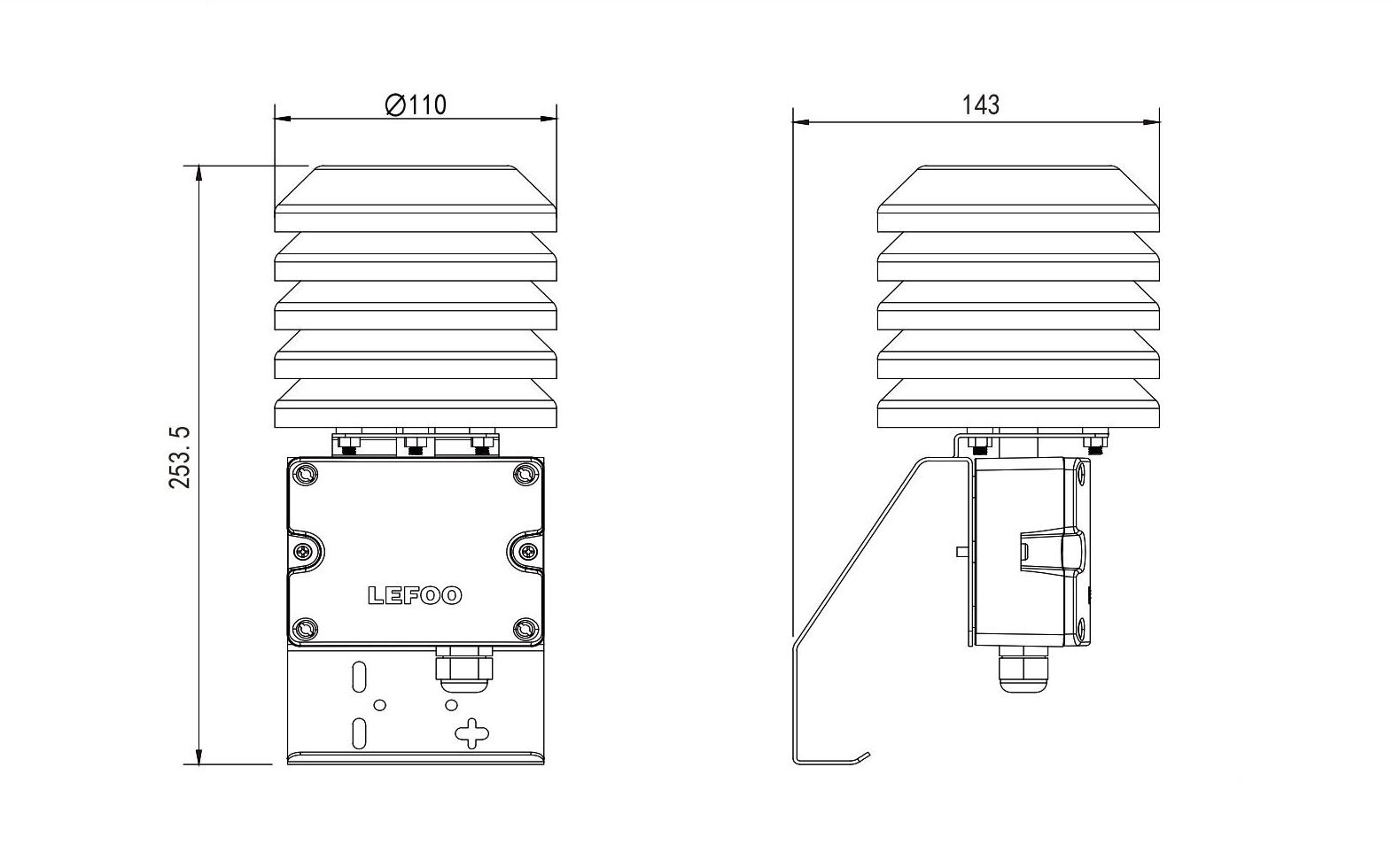

الأبعاد (مم)

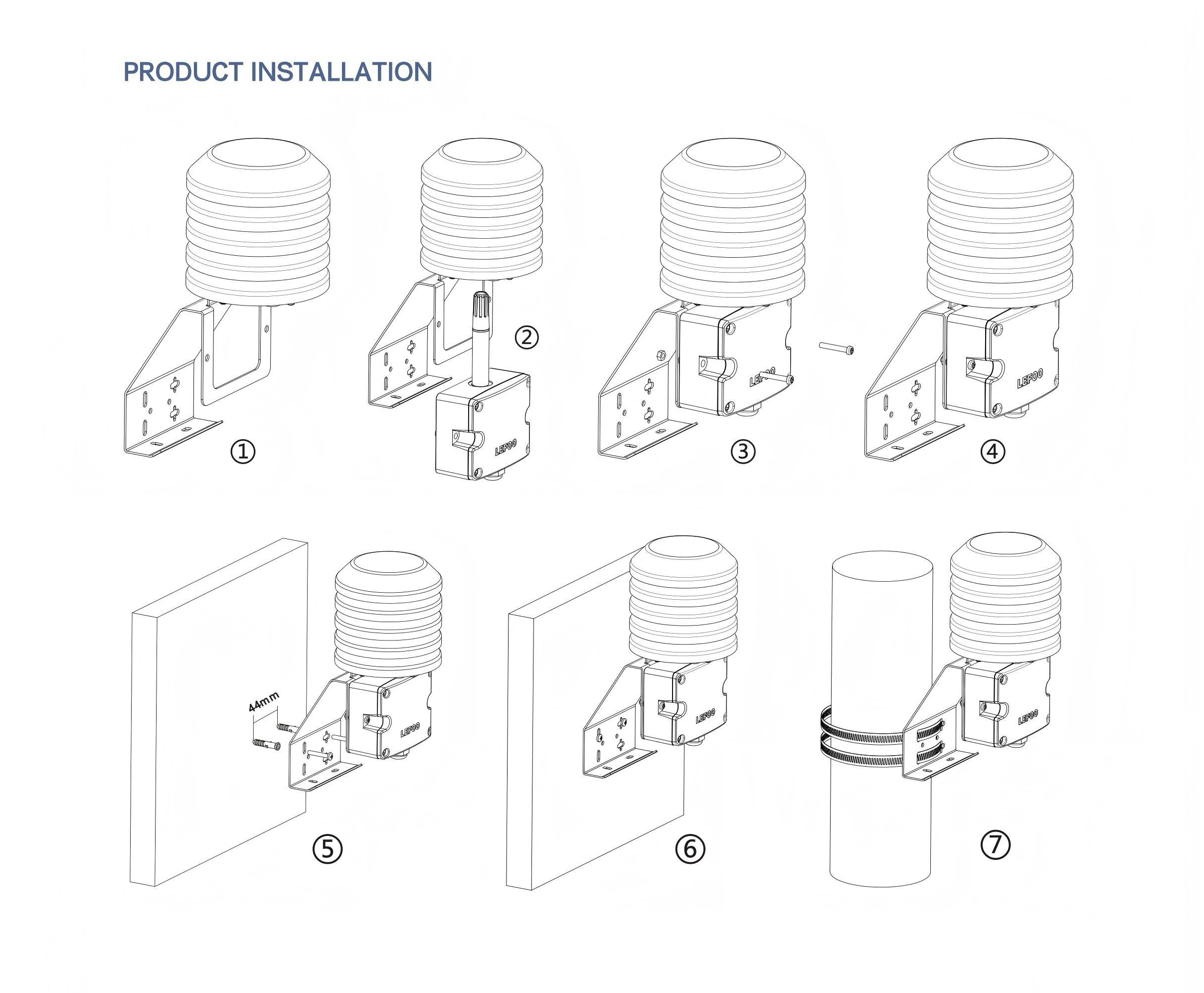

1. أدخل جهاز الإرسال في الغطاء الواقي (كما هو موضح في الشكل 2)؛
2. ثبت جهاز الإرسال على الدعامة المصنوعة من الفولاذ المقاوم للصدأ باستخدام البراغي والصواميل (كما هو موضح في الشكلين 3 و4)؛
3. استخدم البراغي وأنابيب التمدد البلاستيكية لتثبيت جهاز الإرسال على الحائط (كما هو موضح في الشكلين 5 و6)، أو ثبته على عمود باستخدام مشبك (كما هو موضح في الشكل 7)؛
1. فقط عندما يكون خيار خرج درجة الحرارة هو V10 أو A4، تحتاج إلى تحديد نطاق درجة الحرارة المطابق 1-8. وإلا، يجب اختيار 0.
2. على سبيل المثال LFH52-3A4A42 يمثل النوع الخارجي، دقة درجة الحرارة والرطوبة ±3% رطوبة نسبية (±0.5°م)، خرج الرطوبة 4~20 مللي أمبير، خرج درجة الحرارة 4~20 مللي أمبير، ونطاق درجة الحرارة -20~60°م.
3. قد يؤدي تعريض مسبار المستشعر لهذا المنتج لتركيزات عالية من الغازات الكيميائية لفترة طويلة إلى انزياح القراءة.
4. إذا كان من الضروري تركيب المشبك، يرجى الإشارة في الملاحظات إلى أن أقصى قطر للمشبك هو 150 مم.
تحذيرات
1. تجنب التركيب في المناطق المعرضة لانتقال الحرارة والتي قد تسبب فرقًا مباشرًا في درجة الحرارة مع المنطقة المراد قياسها، وإلا فسيكون قياس درجة الحرارة والرطوبة غير دقيق.
2. امنع المواد الكيميائية والزيوت والغبار وما إلى ذلك من الوصول المباشر إلى المستشعر، ولا تستخدمه لفترة طويلة في بيئات التكاثف ودرجات الحرارة القصوى. لا تقم بصدمة باردة أو حرارية.
3. يجب تثبيت جهاز الإرسال عموديًا لضمان الحماية.
4. عند عدم الاستخدام لفترة طويلة، يرجى تخزينه في بيئة جافة.
غطاء إشعاعي قياسي من 5 طبقات، حماية من أشعة الشمس والمطر، ثبات جيد.
عدد طبقات الغطاء الواقي قابل للتعديل، وبالتالي الارتفاع قابل للتعديل، تركيب مريح.
المخرج مزود بوظيفة حماية من عكس التوصيل، مستوى حماية عالٍ يصل إلى IP65.
عمر خدمة طويل وقدرة قوية على مقاومة التداخل.
مصممة للحماية من الرياح والأمطار، وتوفير أفضل حماية لجهاز الإرسال في الظروف الجوية القاسية.
يمكن استخدامها في مواقع البناء، ومراقبة الطقس، وغيرها من المناسبات الخارجية.
