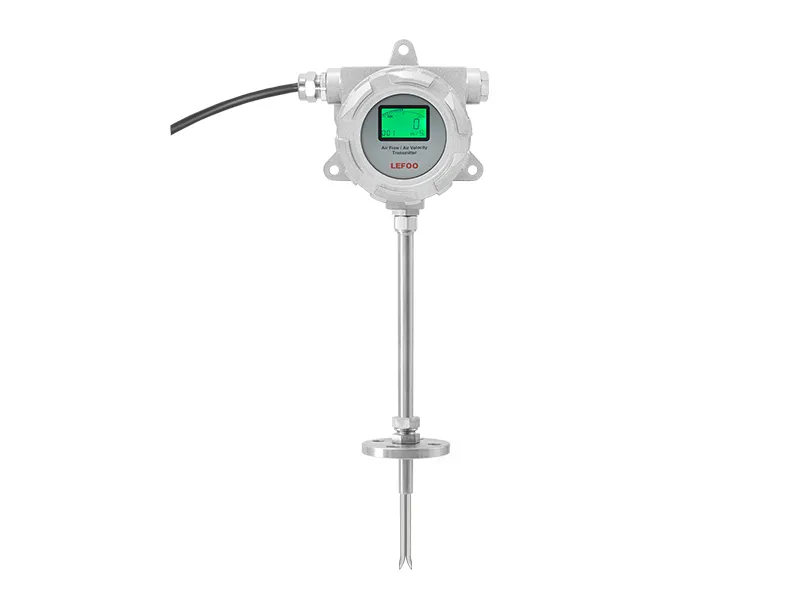

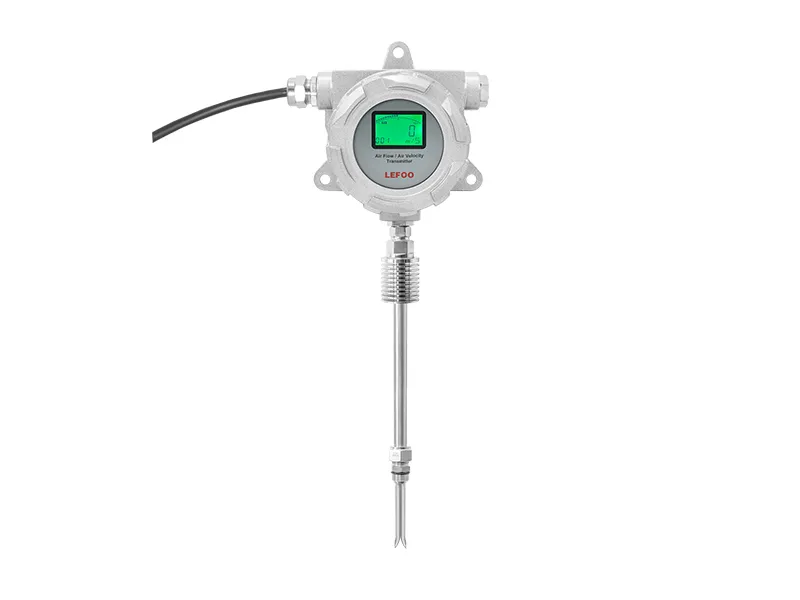

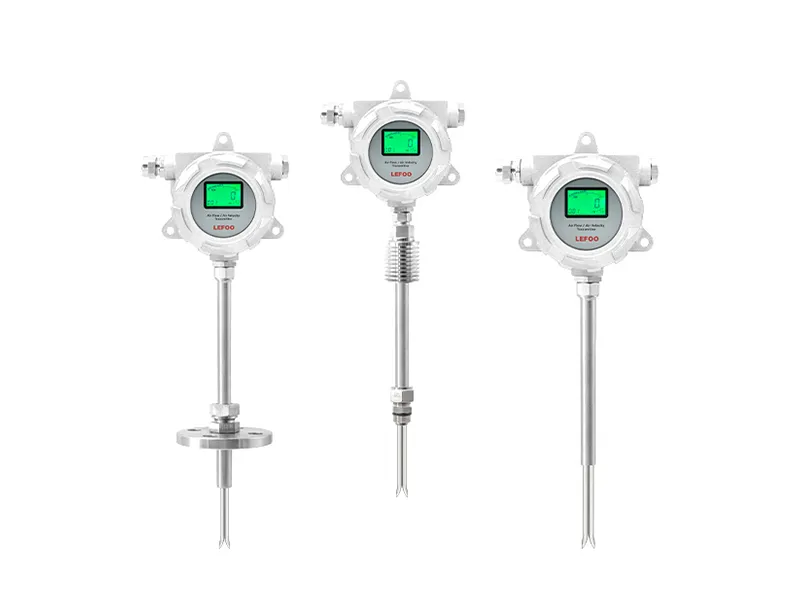

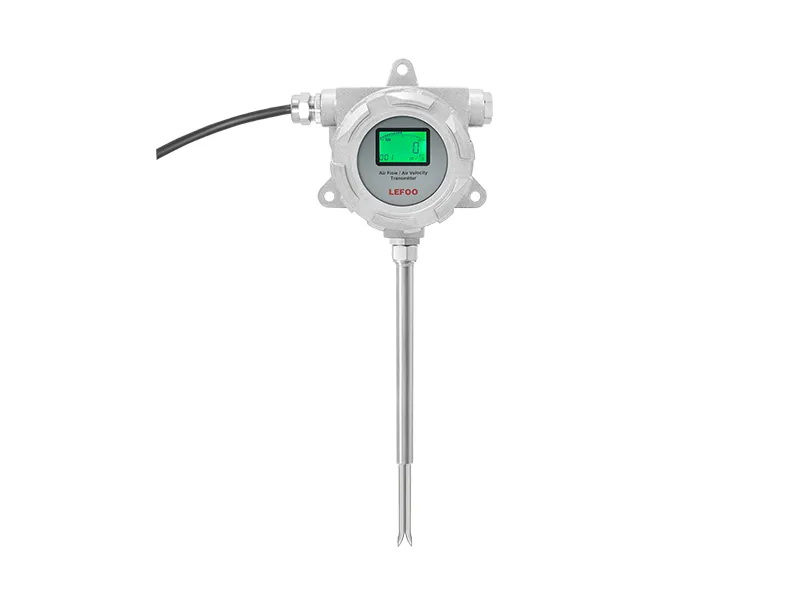

جهاز إرسال LFS73 المقاوم للانفجار والمقاوم لدرجات الحرارة العالية المتكامل لسرعة الهواء/حجم الهواء هو نوع من أجهزة الإرسال المناسبة لبيئة قياس تدفق الغاز ذات درجة الحرارة العالية والمقاومة للانفجار، ويمكنه تحويل معدل التدفق/تدفق الغاز إلى إشارات كهربائية، وإرسالها إلى نظام التحكم. يمكن تعديل نطاق القياس عبر الزر الموجود في الموقع. باستخدام غلاف حماية IP65، وهو مناسب لأنظمة إدارة الطاقة، والتحكم في صمامات الهواء المتغيرة (VAV) والمراوح، والتحكم في التلوث البيئي، والتحكم في غطاء الدخان، والتحكم في تهوية الأفران والغلايات، وغيرها من المجالات.
الميزات
* مع قلب ضغط ميكرو عالي الدقة بتقنية MEMS؛
* نطاق درجة حرارة عمل واسع ودقة عالية؛
* شاشة عرض رقمية LCD؛
* حماية ممتازة من الجهد الزائد والعكسي، وموثوقية عالية على المدى الطويل؛
* نطاق قياس قابل للتعديل؛
* استقرار قوي وعمر خدمة طويل؛
* غلاف حماية IP65.
| مرسل متكامل لسرعة الهواء وحجم الهواء مقاوم للانفجار ودرجات الحرارة العالية LFS73 | |
| وسيط القياس | الهواء أو الغاز المحايد |
| المدى |
سرعة الهواء : 0~30 م/ث (يمكن ضبط المدى بين 5 ~ 30 م/ث) 0~100 م/ث (يمكن ضبط المدى بين 35 ~100 م/ث) حجم الهواء : حجم هواء مخصص (الحد الأقصى 99999 م³/ساعة) |
| ضغط الحمل الزائد | 10 كيلو باسكال (0-30 م/ث)؛ 80 كيلو باسكال (0~100 م/ث) |
| الدقة① | ± 3.0% من النطاق الكامل (سرعة الهواء > 3 م/ث) |
| درجة حرارة التشغيل | الوحدة الرئيسية : -20℃~70℃؛ المسبار : -40℃~450℃ |
| درجة حرارة التعويض | -10℃~60℃ |
| درجة حرارة التخزين | الوحدة الرئيسية : -40℃~80℃ |
| زمن الاستجابة | 0.5 ثانية / 1.0 ثانية (افتراضي) / 2 ثانية / 4 ثوانٍ |
| درجة الحماية | IP65 |
| الواجهة الكهربائية | سلك سداسي النواة، قطر الكابل 8 مم |
| إشارة الخرج | 4~20 مللي أمبير & 0~10 فولت تيار مستمر & RS485 |
| مصدر الطاقة➁ | 12~30 فولت تيار مستمر / 24 فولت تيار متردد±20% |
| استهلاك الطاقة | ≤1.5 واط |
| مادة الغلاف | ألومنيوم مصبوب |
| الاتصالات | واجهة قياسية RS-485، بروتوكول Modbus RTU |
| شهادة المشروع | ROHS، CE |
| درجة مقاومة الانفجار | Ex db lIC T6 Gb |
| الشاشة | شاشة رقمية LCD بإضاءة خلفية |
① الظروف البيئية: درجة الحرارة: 20℃، الرطوبة: 45% رطوبة نسبية، الضغط الجوي: 1035 هكتوباسكال.
➁عند استخدام المنتج لمصدر طاقة تيار متردد، يُوصى باستخدام مصدر طاقة تيار متردد معزول.
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}

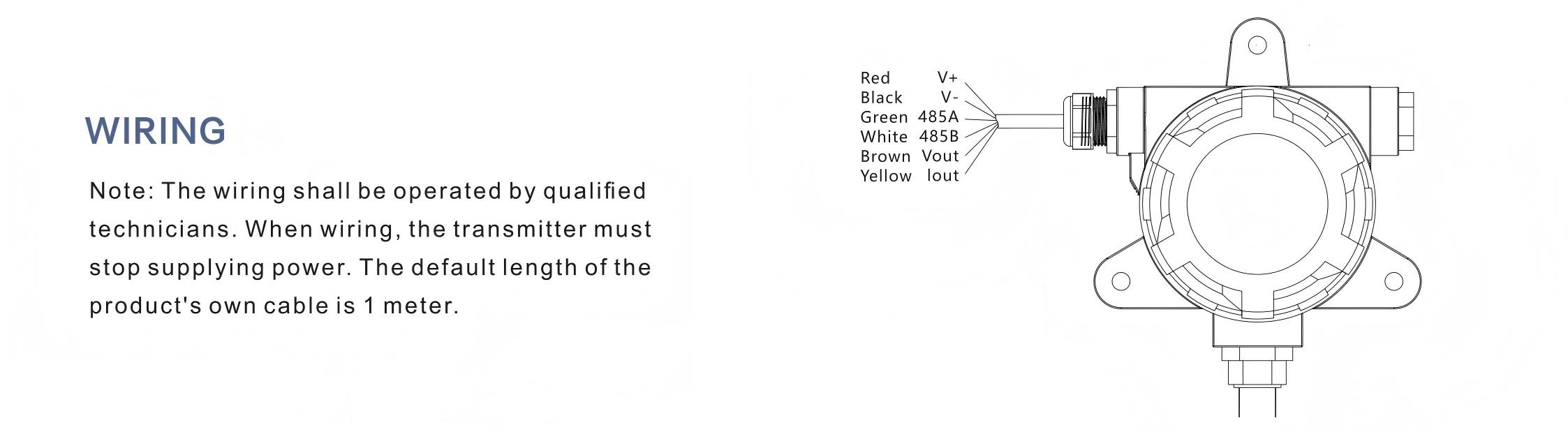

| وظيفة السلك | اللون | تعليمات السلك | ملاحظات |
| V+ | Red | الطرف الموجب | |
| V- | أسود | الطرف السالب | |
| 485A | أخضر | واجهة اتصال 485 |
للإخراج المختلف، يتم الاحتفاظ فقط بالأسلاك المطلوبة. |
| 485B | أبيض | ||
| Vout | بني |
منفذ خرج جهد 0-10 فولت تيار مستمر، توصيل إلى Power+ في المقياس المتعدد، والطرف الآخر من المقياس المتعدد توصيل إلى V- |
|
| Iout | أصفر |
منفذ خرج تيار 4-20 مللي أمبير، توصيل إلى Power+ في المقياس المتعدد والطرف الآخر من المقياس المتعدد توصيل إلى V-. |
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}

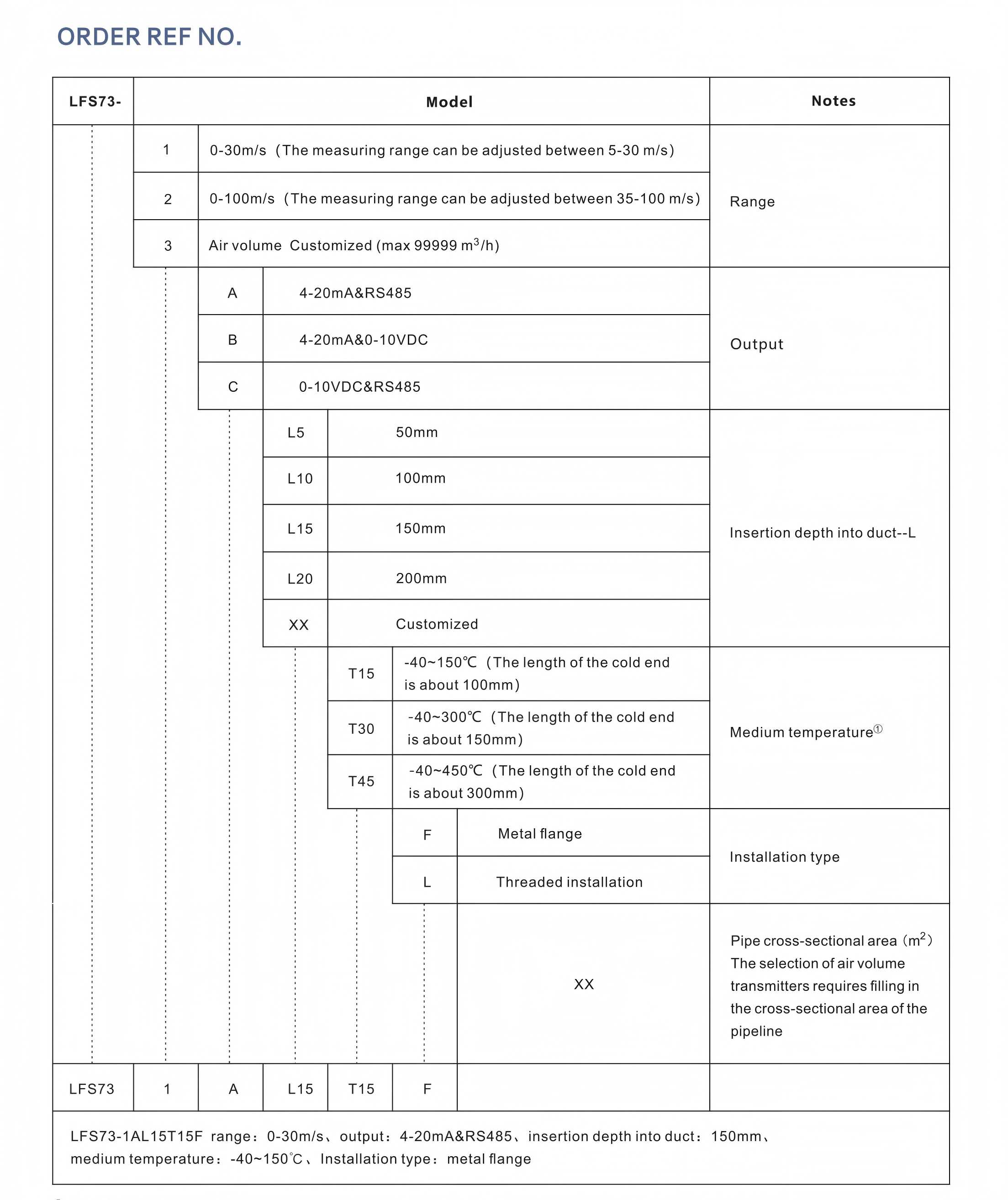

① بالنسبة لمنتجات T30/T45، يتم تزويد المسبار بمشتت حراري بشكل افتراضي، ويبلغ طول المشتت الحراري حوالي 10 سم. يشير طول الطرف البارد إلى المسافة من الجهاز الرئيسي إلى خط الأنابيب المركب.
مع قلب MEMS دقيق للضغط الميكروي عالي الدقة؛
نطاق واسع لدرجة حرارة العمل ودقة عالية؛
شاشة عرض رقمية LCD؛
حماية مثالية من الجهد الزائد والعكس، وموثوقية عالية على المدى الطويل؛
نطاق قياس قابل للتعديل؛
استقرار قوي وعمر خدمة طويل؛
هيكل حماية IP65.
The جهاز إرسال LFS73 المقاوم للانفجار ودرجات الحرارة العالية المتكامل لقياس سرعة الهواء/حجم الهواءمصمم للاستخدام في البيئات التي توجد بها درجات حرارة عالية وغازات متفجرة. تشمل مجالات تطبيقه الرئيسية:
أنظمة إدارة الطاقة: يُستخدم لمراقبة والتحكم في تدفق الهواء لتحسين استهلاك الطاقة.
التحكم في حجم الهواء المتغير (VAV) والمروحة: يُستخدم الجهاز لتنظيم تدفق الهواء في أنظمة HVAC، مما يضمن الكفاءة في معالجة الهواء والتهوية.
التحكم في التلوث البيئي: يساعد في قياس ومراقبة جودة الهواء في الصناعات حيث يكون التحكم في التلوث أمرًا بالغ الأهمية، مما يضمن الامتثال للمعايير البيئية.
التحكم في الدخان والحريق: يُستخدم في أنظمة شفط الدخان، ويساعد LFS73 في التحكم بتدفق الهواء في أنظمة التهوية من أجل السلامة في حالة الحريق.
تهوية الأفران والغلايات: يعتبر جهاز الإرسال مثاليًا لضمان تدفق هواء مناسب في البيئات عالية الحرارة مثل الأفران الصناعية والغلايات، مما يمنع ارتفاع درجة الحرارة أو الاحتراق غير الفعال.
هذه الميزات تجعله أداة متعددة الاستخدامات وحيوية في العديد من التطبيقات الصناعية عالية المخاطر والحساسة لدرجات الحرارة.
