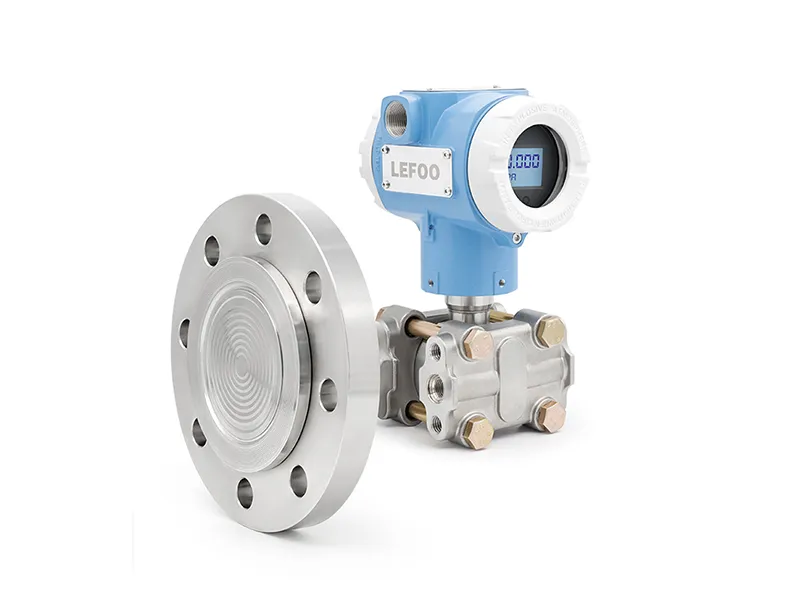

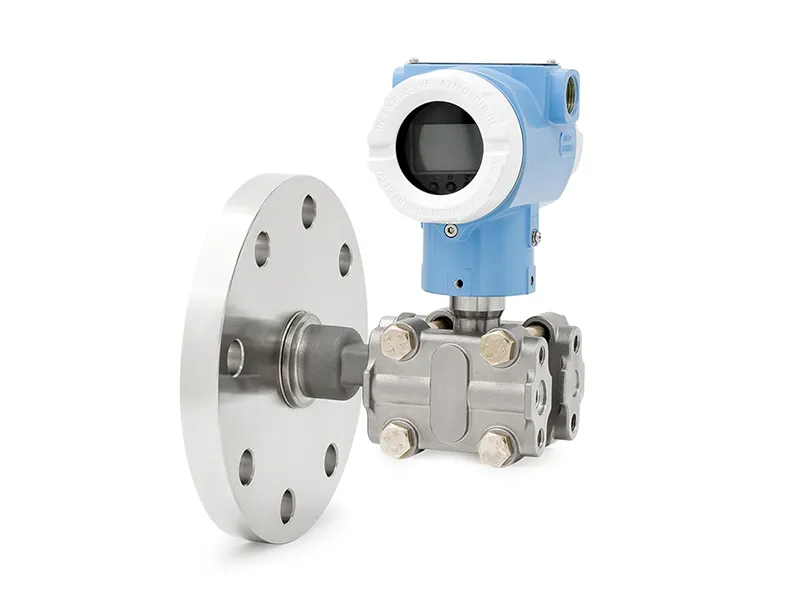

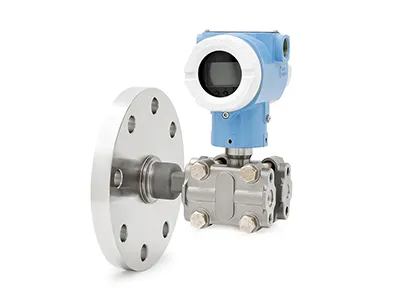

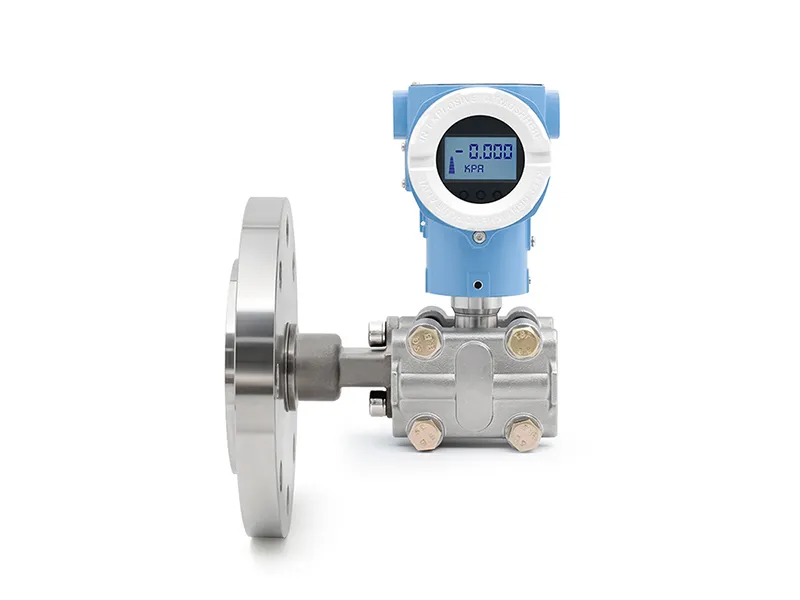

جهاز الإرسال LFT720A المثبت على الشفةالضغط التفاضلييتكون من جهاز إرسال الضغط التفاضلي LFT710 وشفة مستوى السائل الملحومة. بين الشفة والمستشعر، يُستخدم زيت السيليكون وسوائل تعبئة أخرى لنقل الضغط، لمنع مرور الوسط المُقاس عبر أنبوب النبض ثم التأثير على القياس. تشمل تأثيرات مرور الوسط المُقاس عبر أنبوب النبض: التبلور، والتصلب، والتبخير (الغليان)، والتكثف، والتجزئة (تغير شديد) وغيرها. يُستخدم جهاز الإرسال لقياس مستوى السائل، والتدفق، والضغط للسوائل أو الغازات أو البخار، ثم تحويلها إلى إشارة خرج 4~20 مللي أمبير. مبدأ عمل محول LFT720A المثبت على الشفةالضغط التفاضليهو نفسه جهاز إرسال الضغط التفاضلي LFT710، باستثناء أن مسار نقل الضغط على جانب الضغط الموجب يختلف قليلاً، أي أن الضغط المؤثر على جانب الضغط العالي يمر أولاً عبر غشاء شفة مستوى السائل وسائل التعبئة، ثم عبر جسم جهاز الإرسال، وأخيرًا يصل إلى جانب الضغط العالي لمستشعر القياس.
الميزات
* مستشعر ضغط عالي الدقة باستخدام سيليكون أحادي البلورة بتقنية MEMS؛
* وقت استجابة سريع، ثباتية عالية، دقة قياس 0.075% F.S؛
* يوفر وضع اتصال قياسي عبر ناقل HART، ووظيفة تشخيص ذاتي مثالية واتصال عن بُعد؛
* شاشة LCD عالية السطوع مع إضاءة خلفية، وشاشة عرض محلية قابلة للدوران؛
* وظيفة التصفير المحلي، وضبط نقطة الصفر المحلية ونقطة الامتلاء ووظيفة الضبط؛
* وظيفة معايرة حلقة التيار في مكانها بسهولة؛
* تتوفر خيارات متعددة للوصلة العملية حسب المتطلبات.
| نطاق القياس | 6KPa、40KPa、250KPa、1MPa、3MPa | |
| الدقة | ±0.075%F.S | |
| الاستقرار | ±0.2% من الحد الأعلى للنطاق | |
| درجة حرارة التشغيل | -20~70 درجة مئوية مع الشاشة | |
| التخزينTالحرارة | -40~85℃ | |
| وسائط القياس | غاز، سائل | |
| مادة الحجاب الحاجز | 316L، Hastelloy C، تانتالوم، أخرى | |
| الأداء الكهربائي | سلكين | |
| إشارة الخرج | 4~20mA | 4~20mA HART |
| مصدر الطاقة | 12~36VDC | 12~36VDC |

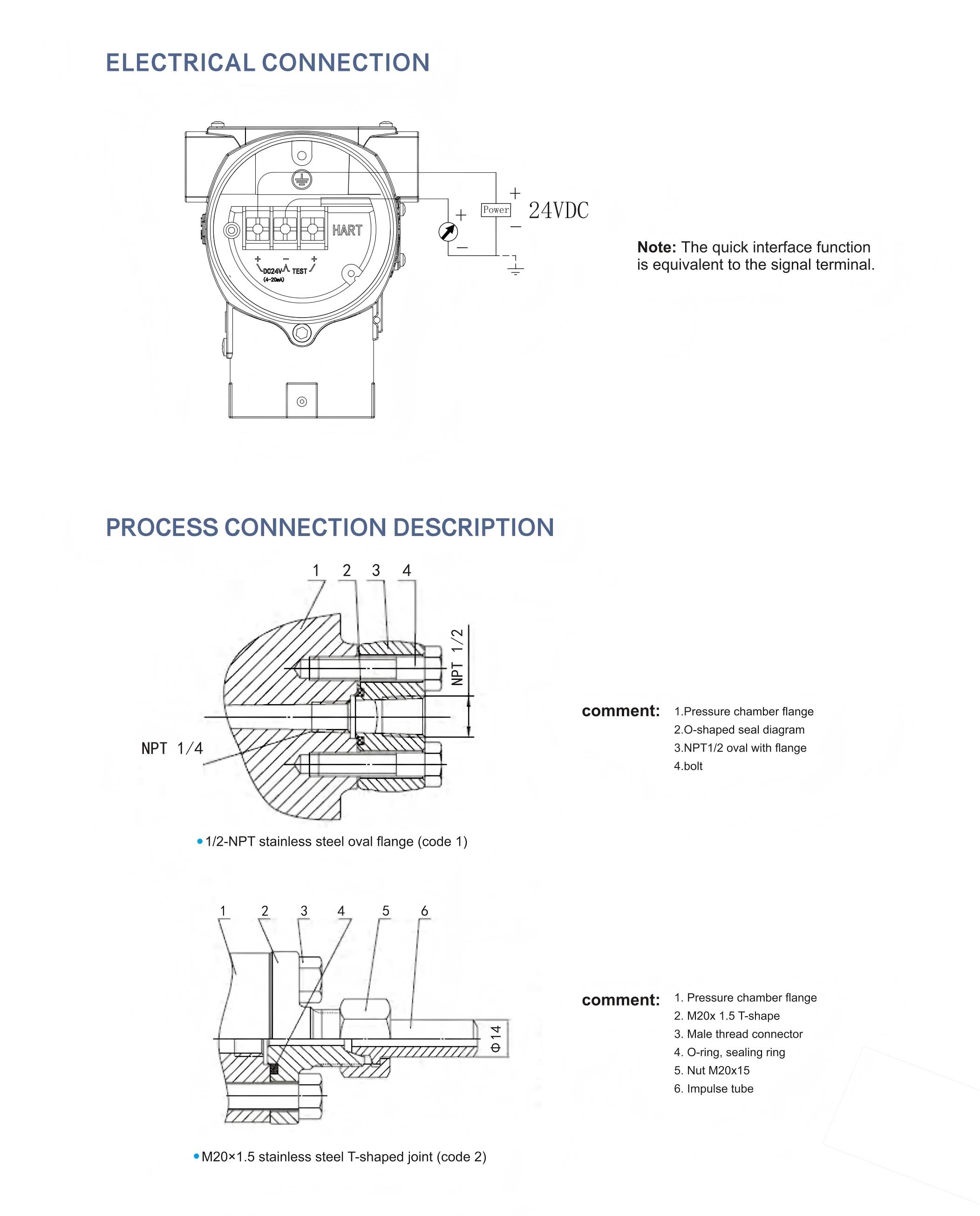

| التوصيل الكهربائي | M20*1.5 سلك خرج مقاوم للماء، NPT1/2 سلك خرج مقاوم للماء | |
| مستوى حماية الغلاف | IP65 | |
| وصلة الضغط | سلسلة فلنجة PN، سلسلة فلنجة كلاس، أخرى | |
| نوع الضغط | ضغط قياسي G | |
| بنود الشهادة | ExdIICT6، CE | |
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
مستشعر ضغط عالي الدقة باستخدام السيليكون أحادي البلورة MEMS؛
وقت استجابة سريع، استقرار عالي، دقة قياس 0.075% من المدى الكامل (F.S)؛
يوفر وضع اتصال ناقل HART القياسي، ووظائف تشخيص ذاتي مثالية واتصال عن بُعد؛
شاشة LCD عالية السطوع مع إضاءة خلفية، شاشة عرض محلية قابلة للعكس؛
وظيفة التصفير المحلي، ووظائف ضبط وتعديل نقطة الصفر والنقطة الكاملة محلياً؛
وظيفة معايرة حلقة التيار في الموقع بشكل مريح؛
خيارات متنوعة لتوصيل العمليات متاحة حسب المتطلبات.
مصمم للمياه والغاز عالي الخطورة
قياس التدفق ومراقبة المستوى
ضغط تفاضلي للمرشح أو المضخة
مراقبة العمليات الحرجة
مستوى الخزان المغلق، الكثافة، صحة المرشح
