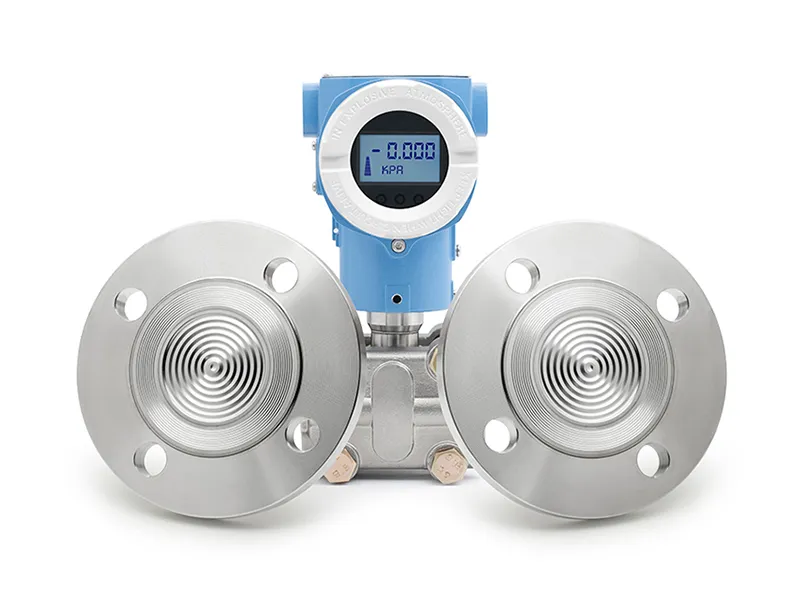

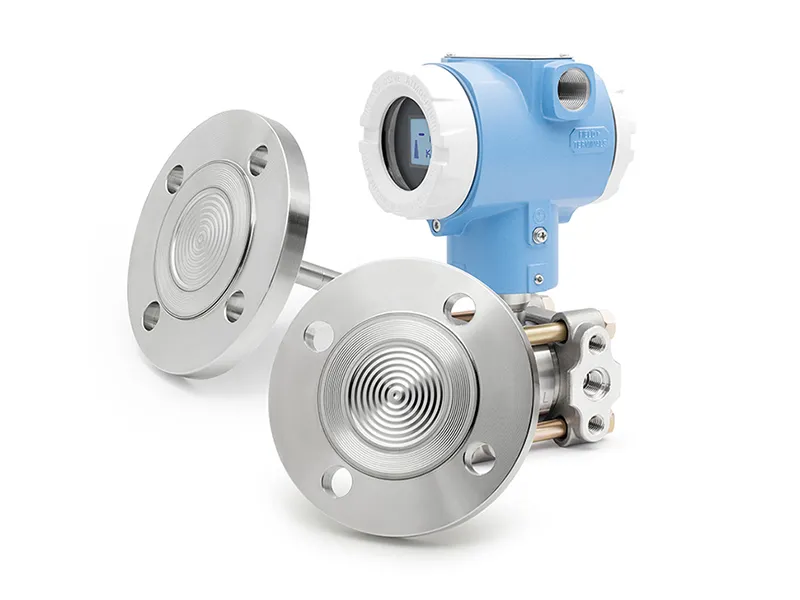

يتكون جهاز إرسال الضغط التفاضلي ذو الحافة المزدوجة LFT720B من جهاز إرسال الضغط التفاضلي LFT710 وفلنجة عن بعد صغيرة ملحومة مع أنبوب شعري. بين الفلنجة والمستشعر، يُستخدم زيت السيليكون وسوائل تعبئة أخرى لنقل الضغط، لمنع مرور الوسط المُقاس عبر أنبوب الدفع، مما قد يؤثر على القياس. تشمل تأثيرات مرور الوسط المُقاس عبر أنبوب الدفع: التبلور، التصلب والتبخر (الغليان)، التكثيف والتجزئة (تغير حاد) وغيرها. يُستخدم الجهاز لقياس مستوى السائل، والتدفق، والضغط للسوائل أو الغازات أو البخار، ثم تحويله إلى إشارة خرج 4~20 مللي أمبير. مبدأ عمل محول الضغط التفاضلي ذو الحافة المزدوجة LFT720B هو نفس مبدأ جهاز إرسال الضغط التفاضلي LFT710 باستثناء أن مسار نقل الضغط على جانب الضغط الموجب مختلف قليلاً، أي أن الضغط المؤثر على جانب الضغط العالي يمر أولاً عبر الغشاء وسائل التعبئة للفلنجة البعيدة، ثم ينتقل إلى جسم المرسل عبر الأنبوب الشعري، ويصل أخيراً إلى جانب الضغط العالي من مستشعر القياس.
الميزات
* مستشعر ضغط عالي الدقة يستخدم السيليكون أحادي البلورية بتقنية MEMS؛
* زمن استجابة سريع، استقرارية عالية، دقة قياس 0.075% من النطاق الكامل؛
* يوفر وضع اتصال قياسي عبر ناقل HART، مع وظيفة تشخيص ذاتي واتصال عن بُعد مثالية؛
* وظيفة معايرة دارة تيار ملائمة في الموقع؛
* وظيفة تصفير محلية، وإعداد وتعديل نقطة الصفر والنقطة الكاملة محلياً؛
* خيارات توصيل عملية متنوعة متاحة حسب المتطلبات؛
* شاشة عرض LCD عالية السطوع مع إضاءة خلفية، وإمكانية عكس اتجاه العرض المحلي.
| نطاق القياس | 40KPa、250KPa、1MPa、3MPa | |
| الدقة | ±0.075%F.S | |
| الاستقرار | ±0.2% من النطاق العلوي | |
| درجة حرارة التشغيل | -20~70 درجة مئوية مع شاشة عرض | |
| درجة حرارة التخزين | -40~85 درجة مئوية | |
| وسط القياس | غاز، سائل | |
| مادة الغشاء | 316L، هاستيلوي C، تانتالوم، وغيرها | |
| الأداء الكهربائي | ثنائي الأسلاك | |
| إشارة الخرج | 4~20 مللي أمبير | 4~20 مللي أمبير HART |
| مصدر الطاقة | 12~36 فولت تيار مستمر | 12~36 فولت تيار مستمر |

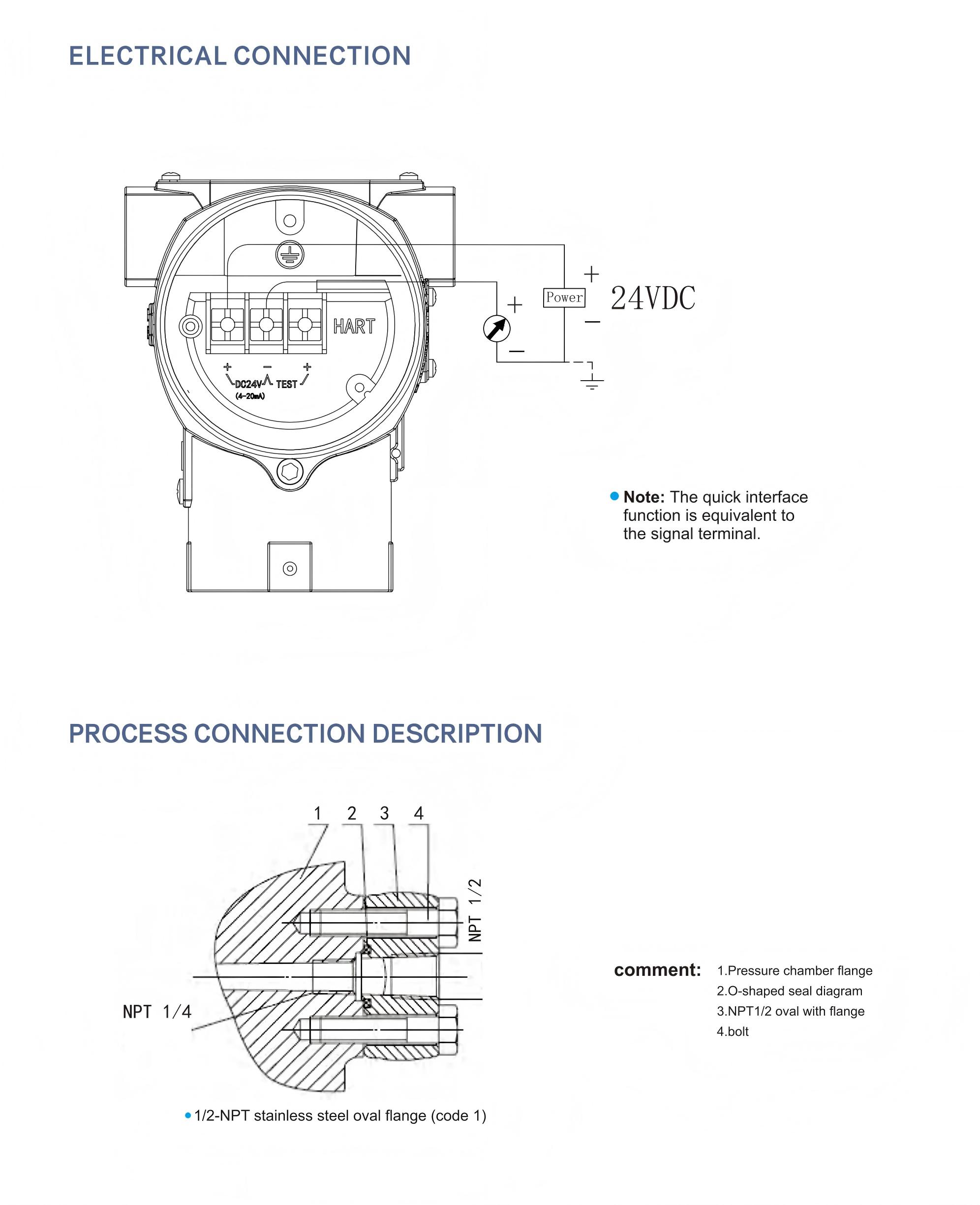

| التوصيل الكهربائي | سلك مخرج مقاوم للماء M20*1.5، سلك مخرج مقاوم للماء NPT1/2 | |
| مستوى حماية الغلاف | IP65 | |
| واجهة الضغط | سلسلة PN ذات الحافة، سلسلة الفئة ذات الحافة، غيرها | |
| نوع الضغط | الضغط المقياسي G | |
| عناصر الشهادة | ExdIICT6، CE |
|
.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
مستشعر ضغط عالي الدقة باستخدام السيليكون أحادي البلورية MEMS؛
وقت استجابة سريع، استقرار عالي، دقة قياس 0.075%FS؛
يوفر وضع اتصال ناقل HART القياسي، وظيفة تشخيص ذاتي مثالية واتصال عن بعد؛
وظيفة معايرة حلقة التيار في الموقع مريحة؛
وظيفة التصفير المحلي، نقطة الصفر المحلي، وظيفة ضبط النقطة الكاملة والتعديل؛
خيارات اتصال عملية متنوعة متاحة حسب المتطلبات؛
شاشة LCD عالية السطوع مع إضاءة خلفية، شاشة عرض محلية قابلة للعكس.
مصمم للمياه والغاز عالي الخطورة
قياس التدفق ومراقبة المستوى
ضغط تفاضلي للمرشح أو المضخة
مراقبة العمليات الحرجة
مستوى الخزان المغلق، الكثافة، صحة المرشح
